危旧房远程智能监测预警系统方案
发布时间：2017-06-09 13:43人气：
危旧房远程智能监测预警系统方案
一、方案背景
我国是世界上每年建筑量最大的国家，但上世纪末建造的房屋，多为砖混结构的住房，使用寿命只有25~30年；而且缺乏维修养护，现已是危旧房，不少已进入生命尾期，有专家称，进入了“质量报复期”。 近年来，全国各地不时有楼房垮塌的媒体报道，造成人员伤亡和财产损失。
2015年住房城乡建设部印发《关于组织开展全国老楼危楼安全排查工作的通知》，要求按照“预防为主、防治结合、确保安全”和“属地管理、条块结合、以块为主”的原则，全面排查各类房屋安全隐患，重点排查建筑年代较长、建设标准低、失修失养严重的房屋。该《通知》为危旧房管理从“治危为主”到“防危为主”的逐步转变，提供了重要的政策支持。
二、现有监测方法及缺陷
根据《危险房屋鉴定标准 JGJ 125－99（2004）》，我国将房屋危险性划分成A、B、C、D， 4个等级。一般需要对C和D级危房进行监测使用，目前的监测方法以人工巡察和测量方式为主。由于危房一般是在城市旧城中心区，相邻建筑物都很密集，若在地面设置工作基点，受转站多、视距短等影响，其观测误差较大，难以满足变形点观测要求；人工检测存在人为误差，且不能实现全天候、24小时的实时监测，更不能提前预警。如：2014年，检测机构鉴定还可以住几年的宁波奉化危房，第二天就发生楼房垮塌，造成人员伤亡。
三、智能远程监测功能及优势
一）、主要功能
巨松科技与浙江大学联合研发的危旧房智能无线监测预警终端集采样、模数转换、分析、判断、告警、定位、视频、数据无线上传等功能于一体。
危旧房的倾斜、位移、沉降、加速度、温度等变量，使用高精度、高灵敏度的传感器实时采样/测量，并实时通过GPRS/4G无线网络将数字数据传送到预警软件平台。传感器功能特性如下：
1、 倾斜传感器：
倾斜传感器随结构物的倾斜变形量与输出的电量呈对应关系，以此可测出被测结构物的倾斜角度，同时它的测量值可显示出以零点为基准值的倾斜角变化的正负方向。倾斜传感器可布设为一个测量单元独立工作，亦可多支连点布设测出被测结构物的各段倾斜量，以此将结构物的变形曲线描述出来。若在被测物上装成二维方向，可测量结构物的二维变形。倾斜传感器可方便实现倾斜测量的自动化。
2、 加速度传感器：
加速度传感器用于检测由于坠落、倾斜、运动、定位、振动和冲击等产生的力的变化。
3、裂缝传感器：
裂缝传感器用于长期定点监测在高空以及不易接触结构位置上的重点裂缝变化情况，该传感器能自主的连续测量在一段时间内的变化过程以及外界环境温度的变化值，从而清晰地反映该裂缝的变化趋势。
4、沉降传感器：
沉降传感器是用于长期监测构筑物内外部的沉降，以及回填土体的内外部沉降变形监测，可单点布设亦可多点布设组网测量。
终端可根据预设置的参数，进行自适应、智能地调节上送间隔。当有关监测变量达到设定的预警阀值时，监测终端自动通过现场警笛、短信、电话、因特网、手机APP等方式启动预警，为及时避险争取到更多的宝贵时间。远程监测中心实时收集、存贮各危旧房终端上传的数据，为指导、分析、决策提供科学依据。
三）、实施本系统的优势如下：
1、 使用公共移动GPRS/4G网络，设备部署、组网快，不受地
理位置限制，运维成本低，可有效节省人力、物力、财力；
2、 所有数据的采集均利用科技手段实时完成，减少了人为因
素的影响，提升了数据的准确性；天候、24小时实时监测，提高了工作效率，全实时掌握危房康健数据；
3、多种预警阀值设定、100ms的采样频率，全方位快速掌握各特征参数，不会漏掉任何数据；
4、预警方式多样，现场警笛、短信、电话、远程无线、手机APP等报警，保证报警信息的快捷、可靠地送达；
5、海量数据存储，通过平台软件进行大数据分析、处理，掌握相应危旧房的特征数据、变化规律，为预测、预报、预警提供可靠数据与决策，最大程度地确保居民的生命安全和减轻经济财产损失，保障社会安定和谐；

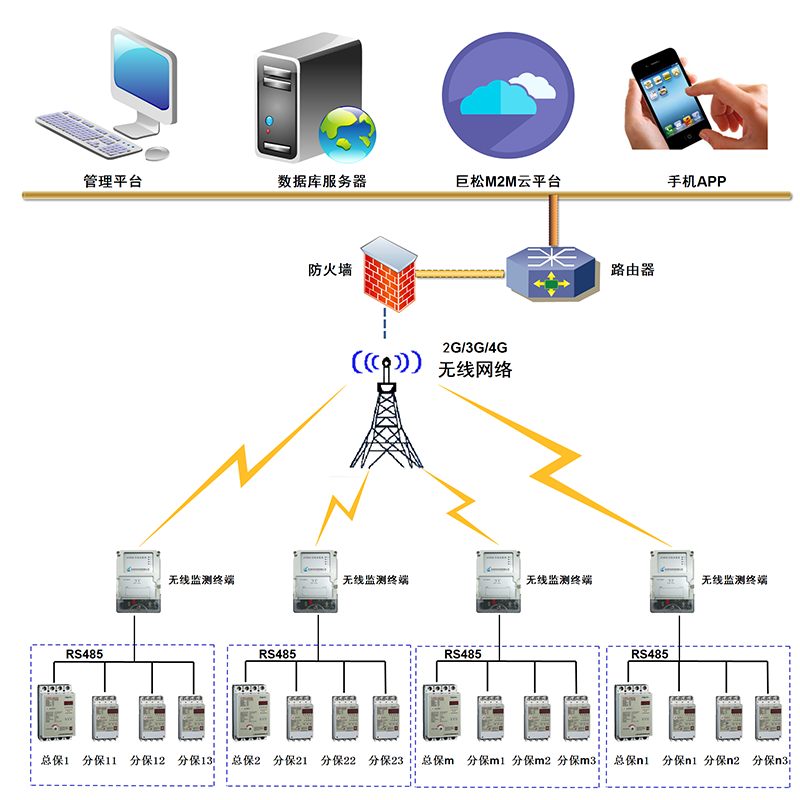

四、预警系统拓扑图
2015年住房城乡建设部印发《关于组织开展全国老楼危楼安全排查工作的通知》，要求按照“预防为主、防治结合、确保安全”和“属地管理、条块结合、以块为主”的原则，全面排查各类房屋安全隐患，重点排查建筑年代较长、建设标准低、失修失养严重的房屋。该《通知》为危旧房管理从“治危为主”到“防危为主”的逐步转变，提供了重要的政策支持。
二、现有监测方法及缺陷
根据《危险房屋鉴定标准 JGJ 125－99（2004）》，我国将房屋危险性划分成A、B、C、D， 4个等级。一般需要对C和D级危房进行监测使用，目前的监测方法以人工巡察和测量方式为主。由于危房一般是在城市旧城中心区，相邻建筑物都很密集，若在地面设置工作基点，受转站多、视距短等影响，其观测误差较大，难以满足变形点观测要求；人工检测存在人为误差，且不能实现全天候、24小时的实时监测，更不能提前预警。如：2014年，检测机构鉴定还可以住几年的宁波奉化危房，第二天就发生楼房垮塌，造成人员伤亡。
三、智能远程监测功能及优势
一）、主要功能
巨松科技与浙江大学联合研发的危旧房智能无线监测预警终端集采样、模数转换、分析、判断、告警、定位、视频、数据无线上传等功能于一体。
危旧房的倾斜、位移、沉降、加速度、温度等变量，使用高精度、高灵敏度的传感器实时采样/测量，并实时通过GPRS/4G无线网络将数字数据传送到预警软件平台。传感器功能特性如下：
1、 倾斜传感器：
倾斜传感器随结构物的倾斜变形量与输出的电量呈对应关系，以此可测出被测结构物的倾斜角度，同时它的测量值可显示出以零点为基准值的倾斜角变化的正负方向。倾斜传感器可布设为一个测量单元独立工作，亦可多支连点布设测出被测结构物的各段倾斜量，以此将结构物的变形曲线描述出来。若在被测物上装成二维方向，可测量结构物的二维变形。倾斜传感器可方便实现倾斜测量的自动化。
2、 加速度传感器：
加速度传感器用于检测由于坠落、倾斜、运动、定位、振动和冲击等产生的力的变化。
3、裂缝传感器：
裂缝传感器用于长期定点监测在高空以及不易接触结构位置上的重点裂缝变化情况，该传感器能自主的连续测量在一段时间内的变化过程以及外界环境温度的变化值，从而清晰地反映该裂缝的变化趋势。
4、沉降传感器：
沉降传感器是用于长期监测构筑物内外部的沉降，以及回填土体的内外部沉降变形监测，可单点布设亦可多点布设组网测量。
终端可根据预设置的参数，进行自适应、智能地调节上送间隔。当有关监测变量达到设定的预警阀值时，监测终端自动通过现场警笛、短信、电话、因特网、手机APP等方式启动预警，为及时避险争取到更多的宝贵时间。远程监测中心实时收集、存贮各危旧房终端上传的数据，为指导、分析、决策提供科学依据。
三）、实施本系统的优势如下：
1、 使用公共移动GPRS/4G网络，设备部署、组网快，不受地
理位置限制，运维成本低，可有效节省人力、物力、财力；
2、 所有数据的采集均利用科技手段实时完成，减少了人为因
素的影响，提升了数据的准确性；天候、24小时实时监测，提高了工作效率，全实时掌握危房康健数据；
3、多种预警阀值设定、100ms的采样频率，全方位快速掌握各特征参数，不会漏掉任何数据；
4、预警方式多样，现场警笛、短信、电话、远程无线、手机APP等报警，保证报警信息的快捷、可靠地送达；
5、海量数据存储，通过平台软件进行大数据分析、处理，掌握相应危旧房的特征数据、变化规律，为预测、预报、预警提供可靠数据与决策，最大程度地确保居民的生命安全和减轻经济财产损失，保障社会安定和谐；
四、预警系统拓扑图
