四口4G路由器
发布时间：2017-06-09 13:37人气：

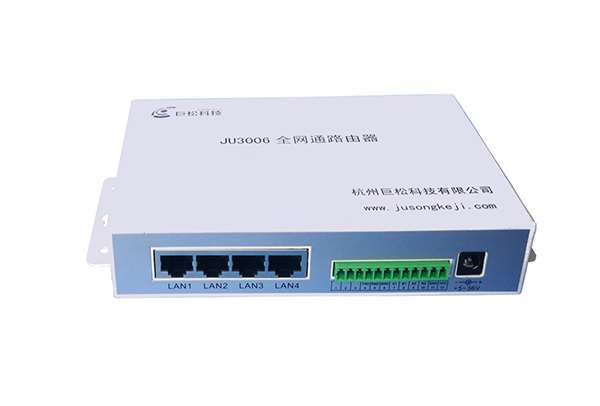

四网口4G路由器
一、主要功能
JU3006型4G路由器是一款采用工业级MIPS处理器，基于4G通信网络实现路由转发功能的设备。可以根据客户的具体需求，选择相应的4G制式的模块，如TDD-LTE或FDD-LTE。
Ø 采用嵌入式实时操作系统，功能强劲稳定；
Ø 支持TDD-LTE或FDD-LTE制式，可支持全网通；
Ø 具有WiFi热点功能；
Ø 具有4路以太网口：4和LAN口，或1路WAN口+3路LAN口；
Ø 内嵌完整的TCP/IP协议栈，如TCP、UDP、HTTP、FTP等；
Ø 支持网络防火墙，可以实现IP包的过滤转发；
Ø 支持NAT机制的端口映射功能；
Ø 支持DHCP，可以为子网内的主机指定动态IP地址和DNS服务器地址；
Ø 支持DDNS功能，方便指定动态域名；
Ø 自动工作模式，上电即可完成拨号并实现路由转发；
Ø 心跳功能，设备会通过定时心跳保持实时网络连接；
Ø 内部软件狗加外部看门狗，确保系统运行稳定；
Ø 内部配有实时时钟，保持时钟精准运行，同时支持时钟同步功能；
Ø 支持1路232接口，具有DTU功能，可设置工作在客户端模式或服务器模式；
Ø 支持中英文SMS；
Ø 支持IPSEC标准的VPN功能；
Ø 支持PPTP VPN客户端与服务器；
Ø 内置web服务器，方便的web界面配置；
Ø 支持按需拨号或定时拨号，最大限度节省4G时长资源或数据资源；
Ø 支持4G无线和有线WAN双链路智能切换备份功能；
Ø 选配GPS定位功能。
二、产品优势
本产品全部选用工业级元器件，严格工业级标准设计及生产，具有如下的特色优势：
Ø 完善的电磁兼容性设计，确保设备可以高可靠性地工作在环境恶劣的场合；
Ø 多级可靠的网络维持技术，确保设备实时在线；
Ø 完善的DTU功能，设备串口与网口可以同时使用；
Ø DTU数据可以透明传输，无需主站回复确认，设备自行维持DTU实时在线；
Ø DTU的服务器功能支持多个客户端同时连接，尤其适用于需要点对点通讯的场合；
Ø 设备支持串口收发中英文SMS，协议可根据客户要求定制；
Ø SMS自动转换编码，串口即可直接发送或收取中文GBK码；
Ø 基于IPSEC的VPN加密技术，确保客户数据的安全性；
Ø 完善的支持PPTP VPN技术，支持客户端和服务器模式，方便客户通过VPN简易组网。
三、规格参数
1、无线参数
2、 设备接口
3、 工作参数
四、安装尺寸
产品采用金属外壳，两边有固定螺丝孔，便于安装。

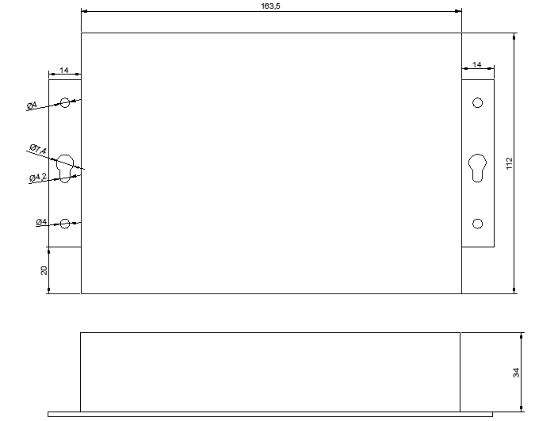

图3 外形尺寸图
五、典型应用
本设备采用工业级标准设计，并且支持VPN功能，可以广泛应用于安防监控、远程抄表、水文监测、环境监测、智慧农业、充电桩智能监测、LED屏数据的传输、金融系统、自动售货机的数据传输等诸多场合。
5.1 无线视频监控方案
无线视频监控技术的应用场景主要分为以下三类：
5.1.1 临时监控
临时监控应用场景，如施工作业现场、社会活动、安保工作等，监控点位往往只是短期使用，且要求能够快速、灵活部署。若采用有线接入，线缆建设成本较高，系统部署周期长，并且不易回收利用。
5.1.2 有线网络难以甚至无法部署的地区
老旧城区、老旧楼宇内部等部署线缆困难甚至无法部署线缆，且建设成本较高；水利、电力、森林、边防哨所、高速公路等应用场景下，部分监控点位分布广袤且位置偏远，有线网络信号难以覆盖。
公安、城管等行政执法部门需在室外开展全天候执法取证工作；公交、长运、校车、出租车、特种运输处、地铁、火车等应用场景下，需实时远程传输视频监控信息。以上类似移动监控场景下，前端摄像机作业地点不固定，有线接入根本无法满足需求。
无线视频传输网络可由用户自行组网或者直接租用运营商4G网络，从覆盖面、可靠性、建设成本、部署便利性等角度来看，采用4G网络具有明显优势。特别是在运营商网络带宽快速提升，流量资费持续下降，视频编码压缩技术不断进步的情况下，网络带宽已经不再是无线视频监控的瓶颈所在，4G网络足以满足高清视频信号的无线传输需求。
巨松科技从节约用户投资，满足用户需求的角度出发，推出了完备的4G视频监控系列产品，并在此基础上提出了一套完整的4G视频监控接入解决方案。
5.2 视频监控方案

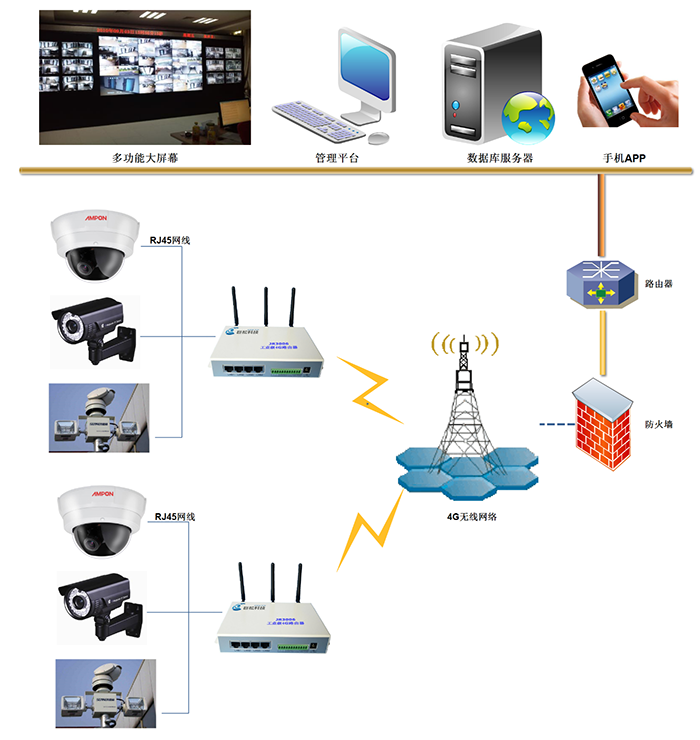

图 4G器视频监控方案拓扑图
六、四口4G路由器产品系列及选型
一、主要功能
JU3006型4G路由器是一款采用工业级MIPS处理器，基于4G通信网络实现路由转发功能的设备。可以根据客户的具体需求，选择相应的4G制式的模块，如TDD-LTE或FDD-LTE。
Ø 采用嵌入式实时操作系统，功能强劲稳定；
Ø 支持TDD-LTE或FDD-LTE制式，可支持全网通；
Ø 具有WiFi热点功能；
Ø 具有4路以太网口：4和LAN口，或1路WAN口+3路LAN口；
Ø 内嵌完整的TCP/IP协议栈，如TCP、UDP、HTTP、FTP等；
Ø 支持网络防火墙，可以实现IP包的过滤转发；
Ø 支持NAT机制的端口映射功能；
Ø 支持DHCP，可以为子网内的主机指定动态IP地址和DNS服务器地址；
Ø 支持DDNS功能，方便指定动态域名；
Ø 自动工作模式，上电即可完成拨号并实现路由转发；
Ø 心跳功能，设备会通过定时心跳保持实时网络连接；
Ø 内部软件狗加外部看门狗，确保系统运行稳定；
Ø 内部配有实时时钟，保持时钟精准运行，同时支持时钟同步功能；
Ø 支持1路232接口，具有DTU功能，可设置工作在客户端模式或服务器模式；
Ø 支持中英文SMS；
Ø 支持IPSEC标准的VPN功能；
Ø 支持PPTP VPN客户端与服务器；
Ø 内置web服务器，方便的web界面配置；
Ø 支持按需拨号或定时拨号，最大限度节省4G时长资源或数据资源；
Ø 支持4G无线和有线WAN双链路智能切换备份功能；
Ø 选配GPS定位功能。
二、产品优势
本产品全部选用工业级元器件，严格工业级标准设计及生产，具有如下的特色优势：
Ø 完善的电磁兼容性设计，确保设备可以高可靠性地工作在环境恶劣的场合；
Ø 多级可靠的网络维持技术，确保设备实时在线；
Ø 完善的DTU功能，设备串口与网口可以同时使用；
Ø DTU数据可以透明传输，无需主站回复确认，设备自行维持DTU实时在线；
Ø DTU的服务器功能支持多个客户端同时连接，尤其适用于需要点对点通讯的场合；
Ø 设备支持串口收发中英文SMS，协议可根据客户要求定制；
Ø SMS自动转换编码，串口即可直接发送或收取中文GBK码；
Ø 基于IPSEC的VPN加密技术，确保客户数据的安全性；
Ø 完善的支持PPTP VPN技术，支持客户端和服务器模式，方便客户通过VPN简易组网。
三、规格参数
1、无线参数
| 标准频段 | 理论带宽 | 发射功率 | 接收灵敏度 |
|
FDD LTE: B1/B3/B5/B7/B8/B20 UMTS: B1/B5/B8 GSM: 850/900/1800/1900MHz FDD LTE: B1/B3/B8 TDD LTE: B38/B39/B40/B41 TDSCDMA: B34/B39 UMTS: B1/B8 GSM: 900/1800MHz |
LTE-FDD 100Mbps(DL) 50Mbps(UL) LTE-TDD 61Mbps(DL) 18Mbps(UL) DC-HSPA+ 42Mbps(DL) 5.76Mbps(UL) UMTS 384Kbps(DL/UL) TD-SCDMA 4.2Mbps(DL) 2.2Mbps(UL) EDGE 236.8Kbps(DL/UL) GPRS 85.6Kbps(DL/UL) |
<23dBm@LTE FDD <23dBm@LTE TDD <24dBm@TD-SCDMA <24dBm@UMTS <27dBm@EDGE <33dBm@GSM |
LTE B1:-97dBm LTE B3:-96dBm LTE B5: -99dBm LTE B7: -97dBm LTE B8: -98dBm LTE B20: -96dBm UMTS B1: -110dBm UMTS B5: -112dBm UMTS B8: -111dBm GSM 850: -111dBm GSM 900: -110dBm GSM 1800: -109dBm GSM 1900: -109dBm |
| 接口 | 描述 |
| 电源接口 | 内孔插座，内置电源反向保护、过流保护，可用太阳能板+蓄电池供电 |
| RS232接口 |
一路RS232，内置15KV ESD保护，波特率、数据位、校验位可配置 默认通讯口参数：9600-8-N-1 可选TTL电平接口 |
| 天线接口 | 3个标准SMA天线接口：1个4G天线接口，1个WiFi天线接口,1个GPS天线接口 |
| RJ45口 | 4个LAN口，或1个WAN口+3个LAN口 |
| SIM卡口 | 标准的用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 |
| I/O口 | 丰富的输入/输出口，支持开关量、脉冲量、模拟量、数字信号等 |
| 指示灯 | 具有电源、通信及工作状态指示灯 |
| 接口 | 描述 |
| 工作电源 |
输入电源：DC 5～35V 标准电源：DC 12V/2000mA 通信电流：<185mA@12V 待机电流：<32mA@12V |
| 工作温度 |
工作温度：-30ºC～+75ºC 储存温度：-40ºC～+85ºC 相对湿度：<95%(无凝结) 大气压强：86kPa～106kPa |
| 外壳尺寸 |
金属外壳，保护等级IP30，外壳和系统安全隔离 外形尺寸：192×112×34 mm 质量：270g |
产品采用金属外壳，两边有固定螺丝孔，便于安装。
图3 外形尺寸图
五、典型应用
本设备采用工业级标准设计，并且支持VPN功能，可以广泛应用于安防监控、远程抄表、水文监测、环境监测、智慧农业、充电桩智能监测、LED屏数据的传输、金融系统、自动售货机的数据传输等诸多场合。
5.1 无线视频监控方案
无线视频监控技术的应用场景主要分为以下三类：
5.1.1 临时监控
临时监控应用场景，如施工作业现场、社会活动、安保工作等，监控点位往往只是短期使用，且要求能够快速、灵活部署。若采用有线接入，线缆建设成本较高，系统部署周期长，并且不易回收利用。
5.1.2 有线网络难以甚至无法部署的地区
老旧城区、老旧楼宇内部等部署线缆困难甚至无法部署线缆，且建设成本较高；水利、电力、森林、边防哨所、高速公路等应用场景下，部分监控点位分布广袤且位置偏远，有线网络信号难以覆盖。
公安、城管等行政执法部门需在室外开展全天候执法取证工作；公交、长运、校车、出租车、特种运输处、地铁、火车等应用场景下，需实时远程传输视频监控信息。以上类似移动监控场景下，前端摄像机作业地点不固定，有线接入根本无法满足需求。
无线视频传输网络可由用户自行组网或者直接租用运营商4G网络，从覆盖面、可靠性、建设成本、部署便利性等角度来看，采用4G网络具有明显优势。特别是在运营商网络带宽快速提升，流量资费持续下降，视频编码压缩技术不断进步的情况下，网络带宽已经不再是无线视频监控的瓶颈所在，4G网络足以满足高清视频信号的无线传输需求。
巨松科技从节约用户投资，满足用户需求的角度出发，推出了完备的4G视频监控系列产品，并在此基础上提出了一套完整的4G视频监控接入解决方案。
5.2 视频监控方案
图 4G器视频监控方案拓扑图
六、四口4G路由器产品系列及选型
| 序号 | 路由器型号 | 网络制式 | 产品图片 |
| 1 | JU3006Q | 全网通 |
 |
| 2 | JU3006M | 移动4G | |
| 3 | JU3006U | 联通4G | |
| 4 | JU3006T | 电信4G | |
| 5 | JU3006P | 全网通+GPS |
