嵌入式DTU
发布时间：2017-06-09 13:35人气：

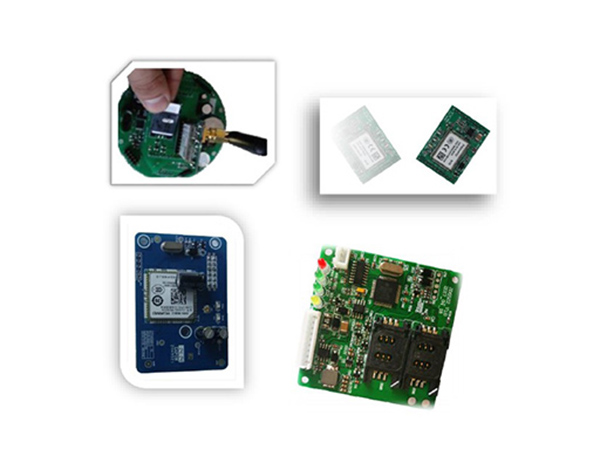

嵌入式DTU
嵌入式DTU是一款基于移动2.5G/3G/4G网络平台，内嵌工业级无线模块的远程通讯设备。产品特别针对工业现场的复杂环境而设计，按照用户需要的电气接口,只需简单配置工作参数，就能实现端到端的可靠数据透明通讯,具有高稳定性、高可靠性，高性价比。考虑到DTU在各应用行业对通讯的特殊要求，软件上，嵌入式DTU也可以不采用一般的透明传输方式，而采用定制的规约的传输方式；硬件上，可按照客户的实际外形尺寸、功能等要求来定制嵌入式产品。
一、功能特性
Ø 精选工业级器件，严格按工业级产品设计，满足恶劣应用环境需求；
Ø 支持内嵌PPP、TCP/IP、UDP/IP标准协议；
Ø 内嵌特有的DDP、TDP协议；
Ø 支持动态IP地址数据中心DNS域名寻址；
Ø 支持固定IP地址数据中心；
Ø 支持客户端/服务器功能；
Ø 支持短信发送/转发、透传功能；
Ø 支持点对点、点对多点、中心对多点等数据传输，传输时延小；
Ø 采用完备的防掉线机制；
Ø 支持永远在线及多种触发上线模式；
Ø 支持数据和短信通信互为备份、自由切换；
Ø 可支持MODBUS协议，可定制行业通讯规约，满足客户个性化需求；
Ø 支持数据中心服务器远程参数配置、维护；
Ø 支持应用软件的远程升级，方便满足功能需求的变化。
二、规格参数
1、 无线参数
2、 设备接口
3、 工作参数
三、端口定义
可根据用户需求定制。
四、安装尺寸
可根据用户需求定制。
五、应用行业
电力行业，水文水利，智慧农业，环保气象，智慧交通，自动售货机，工控PLC等。
六、嵌入式DTU产品系列及选型
嵌入式DTU是一款基于移动2.5G/3G/4G网络平台，内嵌工业级无线模块的远程通讯设备。产品特别针对工业现场的复杂环境而设计，按照用户需要的电气接口,只需简单配置工作参数，就能实现端到端的可靠数据透明通讯,具有高稳定性、高可靠性，高性价比。考虑到DTU在各应用行业对通讯的特殊要求，软件上，嵌入式DTU也可以不采用一般的透明传输方式，而采用定制的规约的传输方式；硬件上，可按照客户的实际外形尺寸、功能等要求来定制嵌入式产品。
一、功能特性
Ø 精选工业级器件，严格按工业级产品设计，满足恶劣应用环境需求；
Ø 支持内嵌PPP、TCP/IP、UDP/IP标准协议；
Ø 内嵌特有的DDP、TDP协议；
Ø 支持动态IP地址数据中心DNS域名寻址；
Ø 支持固定IP地址数据中心；
Ø 支持客户端/服务器功能；
Ø 支持短信发送/转发、透传功能；
Ø 支持点对点、点对多点、中心对多点等数据传输，传输时延小；
Ø 采用完备的防掉线机制；
Ø 支持永远在线及多种触发上线模式；
Ø 支持数据和短信通信互为备份、自由切换；
Ø 可支持MODBUS协议，可定制行业通讯规约，满足客户个性化需求；
Ø 支持数据中心服务器远程参数配置、维护；
Ø 支持应用软件的远程升级，方便满足功能需求的变化。
二、规格参数
1、 无线参数
| 标准频段 | 理论带宽 | 发射功率 | 接收灵敏度 |
| 2.5G GPRS DTU | |||
|
GSM850/EGSM900/GSM1800 /GSM1900 支持 GSM phase 2/2+ 支持 GPRS class 10， 可选class 12 |
85.6Kbps |
GSM850/900: <33dBm GSM1800/1900: <30dBm |
<-107dBm |
| 2G CDMA DTU | |||
| 支持 CDMA2000 1xRTT 800MHz | 153.6Kbps | <30dBm | <-104dBm |
| 3G WCDMA DTU | |||
|
支持UMTS/WCDMA/HSDPA/HSUPA 850/1900/2100MHz 三频 可选850/900/1900/2100MHz 四频 支持 GSM850/900/1800/1900MHz 四频 支持 GPRS/EDGE CLASS 12 |
HSUPA:5.76Mbps(UL) HSDPA:7.2Mbps(DL) UMTS:384Kbps(DL/UL) |
<24dBm | <-109dBm |
| 3G EVDO DTU | |||
|
支持 CDMA2000 800MHz 单频， 支持 CDMA2000 1xRTT 无线网络 |
3.1Mbps(DL) 1.8Mbps(UL) |
<23dBm | <-104dBm |
| 4G LTE DTU | |||
|
FDD LTE: B1/B3/B5/B7/B8/B20 UMTS: B1/B5/B8 GSM: 850/900/1800/1900MHz FDD LTE: B1/B3/B8 TDD LTE: B38/B39/B40/B41 TDSCDMA: B34/B39 UMTS: B1/B8 GSM: 900/1800MHz |
LTE-FDD 100Mbps(DL) 50Mbps(UL) LTE-TDD 61Mbps(DL) 18Mbps(UL) DC-HSPA+ 42Mbps(DL) 5.76Mbps(UL) UMTS 384Kbps(DL/UL) TD-SCDMA 4.2Mbps(DL) 2.2Mbps(UL) EDGE 236.8Kbps(DL/UL) GPRS 85.6Kbps(DL/UL) |
<23dBm@LTE FDD <23dBm@LTE TDD <24dBm@TD-SCDMA <24dBm@UMTS <27dBm@EDGE <33dBm@GSM |
LTE B1:-97dBm LTE B3:-96dBm LTE B5: -99dBm LTE B7: -97dBm LTE B8: -98dBm LTE B20: -96dBm UMTS B1: -110dBm UMTS B5: -112dBm UMTS B8: -111dBm GSM 850: -111dBm GSM 900: -110dBm GSM 1800: -109dBm GSM 1900: -109dBm |
| 接口 | 描述 |
| 电源接口 | 根据用户需要定制，如插针、RJ45等接口形式 |
| 通讯接口 | 根据用户需要定制，如RS232、RS485、TTL等 |
| 天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 |
| SIM卡口 | 标准的用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 |
| 指示灯 | 具有电源、通信及工作状态指示灯 |
| I/O口 | 可根据用户需求定制 |
| 接口 | 描述 |
| 工作电源 |
输入电源：DC 5~35V，可根据用户需要定制 通信电流：<150mA@12V 待机电流：<10mA@12V |
| 工作温度 |
工作温度：-25ºC ~+75ºC 极限工作温度：-30ºC~-25ºC，75ºC ~+85ºC 储存温度：-40ºC ~+85ºC 相对湿度：<95%(无凝结) |
| 外壳尺寸 | 可根据用户需求定制 |
可根据用户需求定制。
四、安装尺寸
可根据用户需求定制。
五、应用行业
电力行业，水文水利，智慧农业，环保气象，智慧交通，自动售货机，工控PLC等。
六、嵌入式DTU产品系列及选型
| 序号 | DTU型号 | 网络制式 | 产品图片 | 适用场合及简要 |
| 1 | JD6701 | 全网通或客户指定 |
 |
电力配网 RS232接口 单卡 |
| 2 | JD6702 | 全网通或客户指定 |
 |
电力配网 RS232接口 双卡 |
| 3 | JD6703 | 全网通或客户指定 |
 |
国网采集器 TTL接口 |
| 4 | JD6704 | 全网通或客户指定 |
 |
国网集中器 TTL接口 |
| 5 | JD6705 | GPRS或客户指定 |
 |
单相电能表 TTL接口 |
| 6 | JD6706 | GPRS或客户指定 |
 |
三相电能表 RJ45接口 |
| 7 | JD6707 | GPRS或客户指定 |
 |
流量计 TTL接口 超低功耗 |
| 8 | JD6708 | GPRS或客户指定 |
 |
电平车充电站 共享洗衣机 多路脉冲输入输出 可支持阿里套件 |
| 9 | JD6709 | GPRS或客户指定 |
 |
地下水 RS485接口 超低功耗 |
| 10 | JD6710 | 全网通 |
 |
智慧农业 金手指接口 |
