无线采集器
发布时间：2018-06-09 11:35人气：

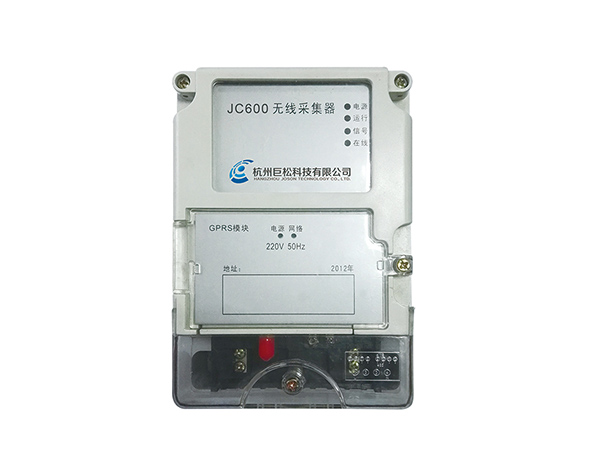

无线采集器
JC600采集器是用于采集多个电能表电能信息, 并可与主站交换数据的设备。主要实现抄表及远方传输等功能，实现用户遥测信息和电能量数据的采集、处理、存储以及转发等功能。
无线采集器采用模块化设计方法，通过RS485总线采集用户现场电表的数据。具有2G/3G/4G等多种主站通信方式可选，并能主动上送任务数据及异常报警信息；具有红外/RS485本地维护接口；具有远程维护升级功能；能够适应高低温和高湿等恶劣运行环境。
一、产品特性
Ø 无线采集器采用高性能的工业级芯片，配备稳定可靠的操作系统；
Ø 终端硬件严格按照EMC国标和国际标准设计，装置在各种恶劣的现场环境下具有很高的可靠性，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有很宽的工作温度范围；
Ø 无线采集器采用2G/3G/4G公用无线网络传输数据，具有传输距离不受限制、误码率低、不用自行组网、易于扩容、方便安装、投资省、免维护等特点；
Ø 远程通信模块采用模块化设计，更改通讯方式，不需要更换整个装置，支持热插拔；
Ø 终端带1个本地红外接口，配合编程按键可现场维护与设置终端参数；
Ø 密封式设计，壁挂式结构、体积轻巧、安装方便；
Ø 支持当地/远方查询和修改终端参数，支持当地/远方对终端软件的在线升级；
Ø 人机接口齐全，现场维护方便；
Ø 系统设计满足浙江《无线采集器（单相）供货技术条件》等相关标准的规定；
Ø 数据传输规约可根据客户要求设计。
二、 软件功能
采集器可用下列方式采集电能表的数据：
a） 实时采集：采集器直接采集指定电能表的相应数据项；
b） 定时自动采集：采集器应能按主站设置的采集周期自动采集电能表数据；
c） 自动补抄：采集器对在规定时间内未抄读到数据的电能表应有自动补抄功能。补抄失败时，生成事件记录，并向主站报告。
采集器能分类存储下列数据：每个电能表的31个日零点（次日零点）冻结电能数据，12个月末零点（每月1日零点）冻结电能数据，所有用户10天的24个整点电能数据。
——采集器档案。
——采集器通信参数，如主站通讯地址（包括主通道和备用通道）、通信协议、IP地址等。
可远程或本地设置和查询抄表方案，如采集周期、抄表时间、采集数据项等。
提供本地维护接口，支持手持设备设置参数和现场抄读电能量数据，并有权限和密码管理等安全措施，防止非授权人员操作。
提供本地通信接口，可抄读采集器内采集数据。
通过长按采集器编程键2秒以上或通过红外接口向采集器发送特定命令帧（具体命令帧参见通讯规约中的规定），采集器可向主站发送特定信息（具体信息内容与格式参见通讯规约中的规定）。
外壳材料：阻燃性高强度ABS工程材料
远程通信接口：采用无线公网(GSM/2G/3G/4G等)，模块可更换，支持热插拔。
本地通信接口：
——具备一路RS485用于采集器本地抄表。
——具备一路RS485用于本地维护。
——具备一路调制式红外接口作为本地查询与设置端口，默认通信速率为1200bps。
工作频率：50Hz，允许偏差-6％～+2％。
功率消耗：
在非通信状态下，采集器消耗的视在功率应≤5VA、有功功率应≤3W。
失电数据和时钟保持
采集器供电电源中断后，有措施至少保持数据一个月。电源恢复时，保存数据不丢失，内部时钟正常运行。采集器所使用的电池在寿命周期内无需更换，断电后可维持内部时钟正确工作时间累计不少于5年。电池电压不足时，采集器能自动报警（报警时报警指示灯闪烁）。
抗接地故障能力
采集器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，采集器不应出现损坏。供电恢复正常后，采集器应正常工作，保存数据应无改变。
参比温度为23℃；参比湿度为40％～60％。
温湿度范围
终端设备正常运行的气候环境条件见下表：
JC600采集器是用于采集多个电能表电能信息, 并可与主站交换数据的设备。主要实现抄表及远方传输等功能，实现用户遥测信息和电能量数据的采集、处理、存储以及转发等功能。
无线采集器采用模块化设计方法，通过RS485总线采集用户现场电表的数据。具有2G/3G/4G等多种主站通信方式可选，并能主动上送任务数据及异常报警信息；具有红外/RS485本地维护接口；具有远程维护升级功能；能够适应高低温和高湿等恶劣运行环境。
一、产品特性
Ø 无线采集器采用高性能的工业级芯片，配备稳定可靠的操作系统；
Ø 终端硬件严格按照EMC国标和国际标准设计，装置在各种恶劣的现场环境下具有很高的可靠性，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有很宽的工作温度范围；
Ø 无线采集器采用2G/3G/4G公用无线网络传输数据，具有传输距离不受限制、误码率低、不用自行组网、易于扩容、方便安装、投资省、免维护等特点；
Ø 远程通信模块采用模块化设计，更改通讯方式，不需要更换整个装置，支持热插拔；
Ø 终端带1个本地红外接口，配合编程按键可现场维护与设置终端参数；
Ø 密封式设计，壁挂式结构、体积轻巧、安装方便；
Ø 支持当地/远方查询和修改终端参数，支持当地/远方对终端软件的在线升级；
Ø 人机接口齐全，现场维护方便；
Ø 系统设计满足浙江《无线采集器（单相）供货技术条件》等相关标准的规定；
Ø 数据传输规约可根据客户要求设计。
二、 软件功能
1. 数据采集功能
采集器采集各电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值。电能数据保存时带有时标。采集器可用下列方式采集电能表的数据：
a） 实时采集：采集器直接采集指定电能表的相应数据项；
b） 定时自动采集：采集器应能按主站设置的采集周期自动采集电能表数据；
c） 自动补抄：采集器对在规定时间内未抄读到数据的电能表应有自动补抄功能。补抄失败时，生成事件记录，并向主站报告。
2. 数据管理和存储功能
采集器能按要求对采集数据进行分类存储，如日冻结数据、抄表日冻结数据、曲线数据、历史月数据等。曲线冻结数据密度由主站设置，最小冻结时间间隔为1h。采集器能分类存储下列数据：每个电能表的31个日零点（次日零点）冻结电能数据，12个月末零点（每月1日零点）冻结电能数据，所有用户10天的24个整点电能数据。
3. 电能表运行状况监测（选配）
采集器可监视电能表运行状况，电能表发生参数变更、时钟超差或电能表故障等状况时，按事件记录要求记录发生时间和异常数据。4. 时钟召测和对时功能
采集器应有计时单元，计时单元的日计时误差≤±1s/d。采集器可接收主站或本地手持设备的时钟召测和对时命令。采集器应能通过本地信道对电能表进行广播对时。5. 采集器参数设置和查询
可主站远程或手持设备本地设置和查询下列参数：——采集器档案。
——采集器通信参数，如主站通讯地址（包括主通道和备用通道）、通信协议、IP地址等。
可远程或本地设置和查询抄表方案，如采集周期、抄表时间、采集数据项等。
6. 事件记录
采集器应能根据设置的事件属性，将事件按重要事件和一般事件分类记录。事件包括采集器参数变更、抄表失败、采集器停/上电、电能表时钟超差等。7. 本地功能
有电源、异常报警、通信状态等指示。提供本地维护接口，支持手持设备设置参数和现场抄读电能量数据，并有权限和密码管理等安全措施，防止非授权人员操作。
提供本地通信接口，可抄读采集器内采集数据。
通过长按采集器编程键2秒以上或通过红外接口向采集器发送特定命令帧（具体命令帧参见通讯规约中的规定），采集器可向主站发送特定信息（具体信息内容与格式参见通讯规约中的规定）。
8. 自检和异常记录功能
采集器可自动进行自检，发现设备（包括通信）异常应有事件记录和告警功能。9. 初始化
采集器接收到主站下发的初始化命令后，可分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零。10. 软件远程升级功能
采集器支持主站对采集器进行远程在线软件下载升级，并支持断点续传方式。三、技术参数
1. 一般参数
外形尺寸：160mm×112mm×71mm外壳材料：阻燃性高强度ABS工程材料
远程通信接口：采用无线公网(GSM/2G/3G/4G等)，模块可更换，支持热插拔。
本地通信接口：
——具备一路RS485用于采集器本地抄表。
——具备一路RS485用于本地维护。
——具备一路调制式红外接口作为本地查询与设置端口，默认通信速率为1200bps。
2. 电气参数
工作电源额定电压：交流单相220V，允许偏差 -20％～+20％。工作频率：50Hz，允许偏差-6％～+2％。
功率消耗：
在非通信状态下，采集器消耗的视在功率应≤5VA、有功功率应≤3W。
失电数据和时钟保持
采集器供电电源中断后，有措施至少保持数据一个月。电源恢复时，保存数据不丢失，内部时钟正常运行。采集器所使用的电池在寿命周期内无需更换，断电后可维持内部时钟正确工作时间累计不少于5年。电池电压不足时，采集器能自动报警（报警时报警指示灯闪烁）。
抗接地故障能力
采集器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，采集器不应出现损坏。供电恢复正常后，采集器应正常工作，保存数据应无改变。
3. 工作环境
参比温度及参比湿度参比温度为23℃；参比湿度为40％～60％。
温湿度范围
终端设备正常运行的气候环境条件见下表：
| 场所类型 | 级别 | 空 气 温 度 | 湿 度 | ||
|
范围 ℃ |
最大变化率a ℃/h |
相对湿度b ％ |
最大绝对湿度 g/m3 |
||
| 遮 蔽 | C1 | -5～+45 | 0.5 | 5～95 | 29 |
| C2 | -25～+55 | 0.5 | 10～100 | ||
| 户 外 | C3 | -40～+70 | 1 | 35 | |
| 协议特定 | CX | ||||
| a 温度变化率取5min时间内平均值。 b 相对湿度包括凝露。 | |||||

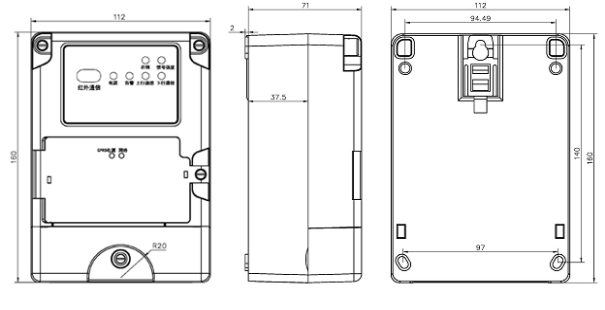

四、 外形尺寸及安装图
终端上部有挂钩孔（二档），M4挂钩螺钉固定，终端下盖板内有两个安装孔，用M4×25自攻螺钉固定在接线板上
