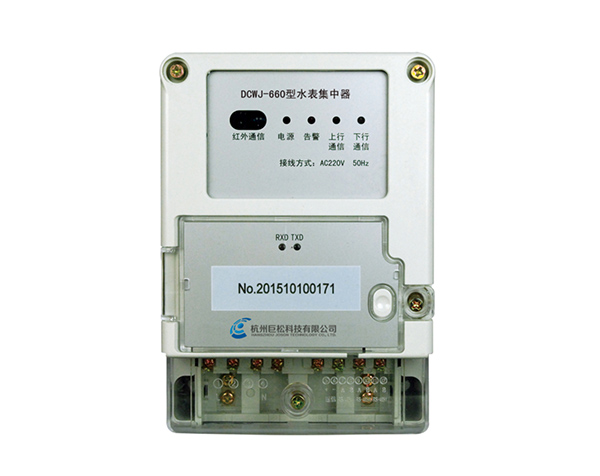

水表集中器
发布时间：2018-06-09 11:41人气：
水表集抄终端
产品概述
DCWJ-660型水表集中器用于采集多个水表数据信息, 并可与主站交换数据的设备。主要实现抄表及远程控制等功能，实现用户遥测信息和水表数据的采集、处理、存储以及转发等功能。
DCWJ-660型水表集中器采用模块化设计方法，通过M-BUS总线采集用户现场M-BUS水表的数据，远程通讯模块根据使用方式需要，可以选择以太网/GPRS/CDMA网络数据模块。集中器可以抄读645-97，188，EN13757协议的M-BUS水表流量数据，上行协议可根据用户需求定制；自动采集并保存日冻结，月冻结数据；具有远程维护升级功能；能够适应高低温和高湿等恶劣运行环境。无线集中器具备以下特色：
Ø 集中器采用高性能的工业级芯片，运行稳定可靠；
Ø 终端硬件严格按照EMC国标和国际标准设计，装置在各种恶劣的现场环境下具有很高的可靠性，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有很宽的工作温度范围；
Ø 集中器远程通讯方式多种模式可选，以太网、GPRS/CDMA、RS485、适合各种应用场合，满足不同用户的需求；
Ø 密封式设计，壁挂式结构、体积轻巧、结构坚固、安装方便；
Ø 支持当地/远方查询和修改终端参数，支持当地/远方对终端软件的在线升级；
Ø 人机接口齐全，现场维护方便。
集中器可用下列方式采集水表的数据：
a） 实时采集：集中器直接采集指定水表的实时数据；
b） 定时自动采集：集中器用户设置的采集周期自动采集水表数据。
集中器能分类存储下列数据：每个水表的90个日冻结流量数据，24个月冻结流量数据，最多支持4000块表。
——集中器测量点档案。
——集中器通信参数，如主站通讯地址（包括主通道和备用通道）、通信协议、IP地址等。
可远程或本地设置和查询抄表方案，如采集周期、抄表时间、采集数据项等。
提供本地维护接口，支持手持设备设置参数和现场抄读电能量数据，并有权限和密码管理等安全措施，防止非授权人员操作。
提供本地通信接口，可抄读集中器内采集数据。
Ø 外壳材料：阻燃性高强度ABS工程材料；
Ø 远程通信接口：GPRS、CDMA、以太网等，支持热插拔；
本地通信接口：
—具备一路RS485，可在本地对集中器进行参数维护；
—具备一路M-BUS主机接口，最多300个标准M-BUS从机。
集中器应使用交流单相供电；
工作电源额定电压：220V，允许偏差 -20％～+20％。
Ø 工作频率：
50Hz，允许偏差-6％～+2％。
Ø 功率消耗：
在非通信状态下，集中器消耗的视在功率应≤5VA、有功功率应≤3W。
Ø 失电数据和时钟保持
集中器供电电源中断后，有措施至少保持数据一个月。电源恢复时，保存数据不丢失，内部时钟正常运行。集中器所使用的电池在寿命周期内无需更换，断电后可维持内部时钟正确工作时间累计不少于5年。电池电压不足时，集中器能自动报警（报警时报警指示灯闪烁）。
Ø 抗接地故障能力
集中器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，集中器不应出现损坏。供电恢复正常后，集中器应正常工作，保存数据应无改变。
参比温度为23℃；参比湿度为40％～60％。
Ø 温湿度范围
终端设备正常运行的气候环境条件见下表：
Ø 绝缘强度
单位：V
Ø 使用寿命 ≥ 12年。
产品概述
DCWJ-660型水表集中器用于采集多个水表数据信息, 并可与主站交换数据的设备。主要实现抄表及远程控制等功能，实现用户遥测信息和水表数据的采集、处理、存储以及转发等功能。
DCWJ-660型水表集中器采用模块化设计方法，通过M-BUS总线采集用户现场M-BUS水表的数据，远程通讯模块根据使用方式需要，可以选择以太网/GPRS/CDMA网络数据模块。集中器可以抄读645-97，188，EN13757协议的M-BUS水表流量数据，上行协议可根据用户需求定制；自动采集并保存日冻结，月冻结数据；具有远程维护升级功能；能够适应高低温和高湿等恶劣运行环境。无线集中器具备以下特色：
Ø 集中器采用高性能的工业级芯片，运行稳定可靠；
Ø 终端硬件严格按照EMC国标和国际标准设计，装置在各种恶劣的现场环境下具有很高的可靠性，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有很宽的工作温度范围；
Ø 集中器远程通讯方式多种模式可选，以太网、GPRS/CDMA、RS485、适合各种应用场合，满足不同用户的需求；
Ø 密封式设计，壁挂式结构、体积轻巧、结构坚固、安装方便；
Ø 支持当地/远方查询和修改终端参数，支持当地/远方对终端软件的在线升级；
Ø 人机接口齐全，现场维护方便。
系统组成

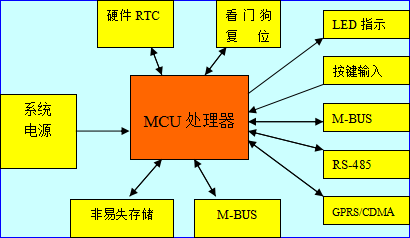

1. 终端原理框图

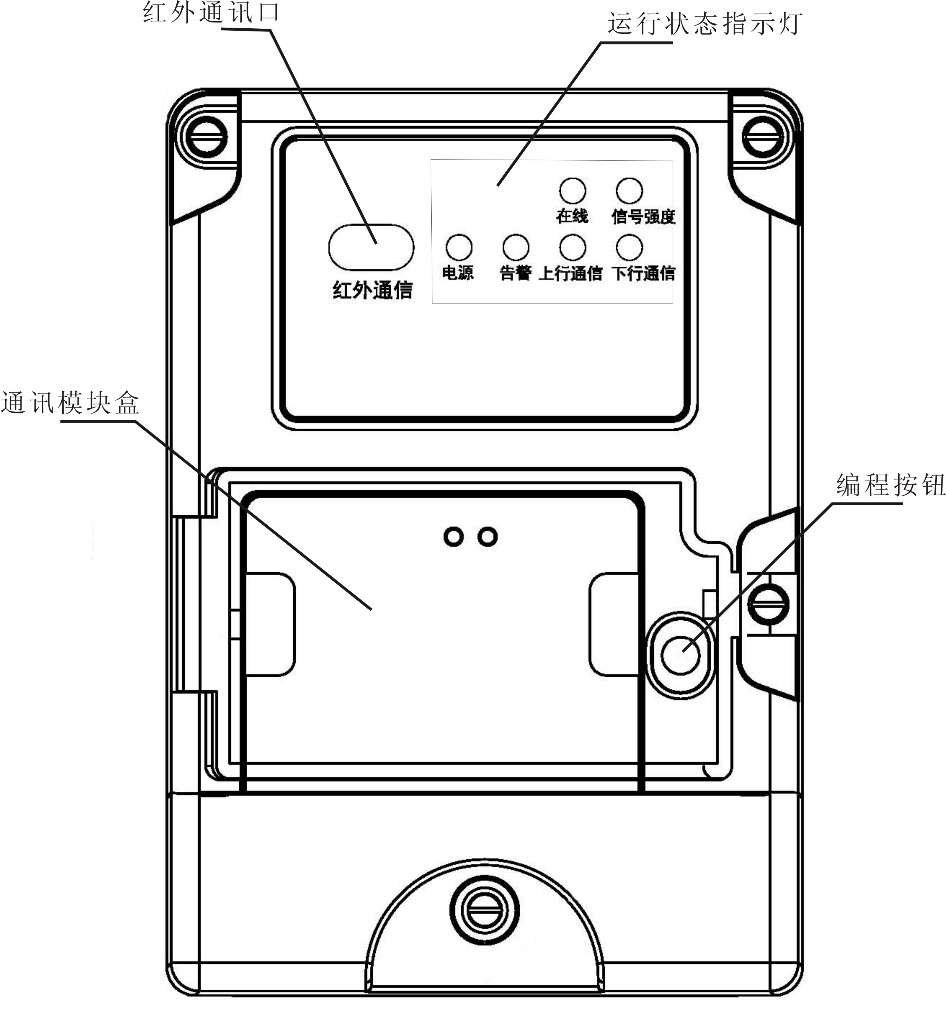

外型轮廓
功能说明
1. 数据采集功能
集中器采集各水表的总流量、运行状态字、电磁干扰次数，流量数据保存时带有时标。集中器可用下列方式采集水表的数据：
a） 实时采集：集中器直接采集指定水表的实时数据；
b） 定时自动采集：集中器用户设置的采集周期自动采集水表数据。
2. 数据管理和存储功能
集中器能按要求对采集数据进行分类存储，如日冻结数据、抄表日冻结数据、历史月数据等；集中器能分类存储下列数据：每个水表的90个日冻结流量数据，24个月冻结流量数据，最多支持4000块表。
3. 水表运行状况监测
集中器可监视水表运行状况，水表发生参数变更、时钟超差或水表故障等状况时，按事件记录要求记录发生时间和异常数据。4. 远程阀控
对于具有阀控功能的水表，用户可以采用各种方式（网络、短信、RS485）通过集中器对阀门进行控制。5. 集中器参数设置和查询
可主站远程或手持设备本地设置和查询下列参数：——集中器测量点档案。
——集中器通信参数，如主站通讯地址（包括主通道和备用通道）、通信协议、IP地址等。
可远程或本地设置和查询抄表方案，如采集周期、抄表时间、采集数据项等。
6. 事件记录
集中器能根据设置的事件属性，将事件按重要事件和一般事件分类记录。事件包括集中器参数变更、抄表失败、集中器停/上电。7. 本地功能
有电源、异常报警、通信状态等指示。提供本地维护接口，支持手持设备设置参数和现场抄读电能量数据，并有权限和密码管理等安全措施，防止非授权人员操作。
提供本地通信接口，可抄读集中器内采集数据。
8. 自检和异常记录功能
集中器可自动进行自检，发现设备（包括通信）异常应有事件记录和告警功能。9. 初始化
集中器接收到主站下发的初始化命令后，可分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零。10. 软件远程升级功能
集中器支持主站对集中器进行远程在线软件下载升级，并支持断点续传方式。技术参数
1. 一般参数
Ø 外形尺寸：280mm×180mm×83mm；Ø 外壳材料：阻燃性高强度ABS工程材料；
Ø 远程通信接口：GPRS、CDMA、以太网等，支持热插拔；
本地通信接口：
—具备一路RS485，可在本地对集中器进行参数维护；
—具备一路M-BUS主机接口，最多300个标准M-BUS从机。
2. 电气参数
Ø 工作电源：集中器应使用交流单相供电；
工作电源额定电压：220V，允许偏差 -20％～+20％。
Ø 工作频率：
50Hz，允许偏差-6％～+2％。
Ø 功率消耗：
在非通信状态下，集中器消耗的视在功率应≤5VA、有功功率应≤3W。
Ø 失电数据和时钟保持
集中器供电电源中断后，有措施至少保持数据一个月。电源恢复时，保存数据不丢失，内部时钟正常运行。集中器所使用的电池在寿命周期内无需更换，断电后可维持内部时钟正确工作时间累计不少于5年。电池电压不足时，集中器能自动报警（报警时报警指示灯闪烁）。
Ø 抗接地故障能力
集中器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，集中器不应出现损坏。供电恢复正常后，集中器应正常工作，保存数据应无改变。
3. 工作环境
Ø 参比温度及参比湿度参比温度为23℃；参比湿度为40％～60％。
Ø 温湿度范围
终端设备正常运行的气候环境条件见下表：
| 场所类型 | 级别 | 空 气 温 度 | 湿 度 | ||
|
范围 ℃ |
最大变化率a ℃/h |
相对湿度b ％ |
最大绝对湿度 g/m3 |
||
| 遮 蔽 | C1 | -5～+45 | 0.5 | 5～95 | 29 |
| C2 | -25～+55 | 0.5 | 10～100 | ||
| 户 外 | C3 | -40～+70 | 1 | 35 | |
| 协议特定 | CX | ||||
| a 温度变化率取5min时间内平均值。 b 相对湿度包括凝露。 | |||||
Ø 大气压力
63.0kPa～108.0kPa（海拔4000m及以下），特殊要求除外。4. 绝缘性能
Ø 绝缘电阻| 额定绝缘电压V | 绝缘电阻要求（MΩ） | 测试电压V | |
| 正常条件 | 湿热条件 | ||
| Ui ≤60 | ≥10 | ≥2 | 250 |
| 60＜Ui ≤250 | ≥10 | ≥2 | 500 |
| 250＜ Ui | ≥10 | ≥2 | 1000 |
单位：V
| 额定绝缘电压 | 试验电压有效值 | 额定绝缘电压 | 试验电压有效值 |
| U≤60 | 500 | 125＜U≤250 | 2000 |
| 60＜U≤125 | 1500 | 250＜U≤400 | 2500 |
Ø 冲击电压
单位：V| 额定绝缘电压 | 试验电压有效值 | 额定绝缘电压 | 试验电压有效值 |
| U≤60 | 2000 | 125＜U≤250 | 5000 |
| 60＜U≤125 | 5000 | 250＜U≤400 | 6000 |
5. 可靠性和使用寿命
Ø 集中器的平均无故障工作时间（MTBF）≥ 7.6×104h；Ø 使用寿命 ≥ 12年。
