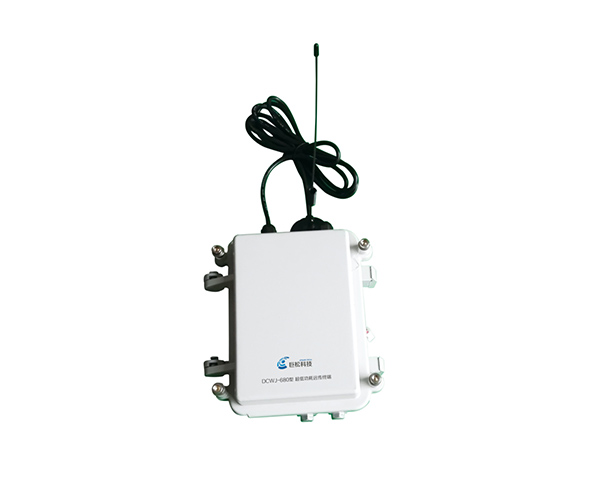

超低功耗无线远传终端
DCWJ-680型超低功耗远传终端（以下简称终端）采用先进的嵌入式技术、远程通讯技术、超强抗干扰技术和超低功耗技术设计。终端可以选配2G/3G/4G模块，方便集成不同的运营商网络支持；终端由一次性锂亚电池供电，可按设置间隔，定时上报任务数据，按每上报一次数据计算，可以连续工作1500次以上；终端防护等级IP65，可以保证在恶劣的环境下连续无故障工作；终端具有脉冲输入接口，可以实现水表、燃气表、热量表等工业仪表的远程数据定时传输。
一、产品特性
Ø 超低功耗设计，休眠情况下整机电流<10uA；
Ø 供电简单，一次性锂亚电池供电，正常情况下可以连续工作2年以上；
Ø 大容量铁电，可以长时间保存现场数据；
Ø 用户可以根据自行选配2G/3G/4G模块，方便使用不同的运营商网络；
Ø 工业级设计标准，确保恶劣的环境下连续可靠工作；
Ø 内外看门狗技术，确保系统不死机；
Ø 支持仪表双脉冲输入、单脉冲输入计数，防抖过滤优化算法；
Ø 支持防剪信号线功能，若防剪线断开，则立即开启远程报警；
Ø 支持电压检测，可以随时了解终端当前电池电压；
Ø 精确的实时时钟并自带后备电池，同时支持远程校时；
Ø 内部已集成13757标准协议，支持modbus、ASII、RTU协议，也可根据用户需求定制协议；
Ø 支持中英文短信功能，支持远程短信设置、维护；
Ø 支持软件远程升级。
二、 终端接口
终端支持如下接口：
Ø 双脉冲输入接口，此接口完成双脉冲输出的仪表的脉冲计数；
Ø 单脉冲输入接口，此接口完成单脉冲输出的仪表的脉冲计数；
Ø 防剪信号线接口，此接口完成防剪报警功能；
Ø 一路RS485本地串口，用于抄读智能仪表数据；
Ø SIM卡与天线接口，可选用芯片式SIM卡，更适用于潮湿、多尘、抖动等场合。
三、主要功能
Ø 终端上电工作以后，按照设置的周期定时唤醒，连接远端的服务器，并上报当前的脉冲数量、电压和当前时间等数据，服务器可以远程配置终端的各项参数，通讯成功后，终端断开链接，进入休眠状态，并启动定时器，等待下一次定时唤醒。无论终端处于何种状态，均会接收有效的脉冲输入并存入铁电；
Ø 终端上电后，自动连接一次远端服务器，并上报数据，双方通讯；
Ø 通讯完成，等待一定间隔，终端断开链接，进入休眠；
Ø 终端休眠中，并启动定时器；
Ø 定时器时间到，终端唤醒通讯模块，再次启动通讯流程；
Ø 终端重复2~4步的流程；
Ø 无论处于哪一步，终端都会接收有效的脉冲输入并计数，存入铁电；
Ø 终端唤醒时，可以支持处理远程短信管理；
Ø 支持按【星期】，【小时】，【分钟】，【间隔时间】4种待机、唤醒方式：
【间隔时间】 可配置为0-65535秒 间隔。
【星期】模式可精确到一星期中每天的分钟时刻，可配置为1-7个时间点，实现定点唤醒。
【小时】模式可精确到每天中的分钟时刻，可配置为1-7个时间点，实现定点唤醒。
【分钟】模式可精确到每小时中的分钟时刻，可配置为1-7个时间点，实现定点唤醒。
Ø 可按设定时间间隔，抄读外部智能仪表数据。
四、工作环境
Ø 工作温度：-25ºC~+75ºC；
Ø 极限工作温度：-30ºC~-25ºC，75ºC~+85ºC；
Ø 储存温度：-40ºC~+85ºC；
Ø 大气压力:63.0kPa～108.0kPa（海拔4000m及以下），特殊要求除外；
Ø 终端的平均无故障工作时间（MTBF）≥ 7.6×104h；
Ø 使用寿命 ≥ 8年；
Ø 采用防护等级IP65外壳，可防浸入式泡水。
六、应用场合
Ø 大口径水表远程抄表；
Ø 窨井盖远程监测；
Ø 燃气表；
Ø 水源井远程监控；
Ø 水文（雨量、水位）远程监测；
Ø 河流水位阀门远程测控系统；
Ø 地下水位监测；
Ø 文雨量监测；
Ø 水文雨情监测；
Ø 地质监测；
Ø 林业监测。
